0 引言

随着

器件的发展，出现了多种全控型器件，其中

以其开关速度快、易

、所需驱动功率低等优点成为

中最常用的功率开关器件之一。同时，随着

技术的不断发展，具有结构简单、所用元器件少、

应力小等优点的不对称

变换器的应用也越来越广泛。而两路互补导通的驱动

的设计是不对称半桥变换器设计中的一个重要环节。本文介绍了几种常用的不对称半桥MOSFET驱动电路，分析了各电路的优点和适用场合，并提出其不足之处。最后本文设计了一种新型的不对称半桥隔离驱动电路，通过样机实验，证明这种驱动电路不仅结构简单、设计合理，而且能够良好地实现不对称半桥电路的驱动。

1 几种不对称半桥驱动电路介绍及分

1．1 非隔离的不对称半桥驱动电路

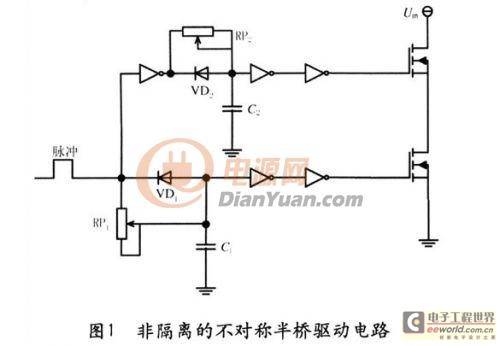

图1为常用的小功率驱动电路，简单可靠成本低，适用于不要求隔离的小功率开关设备。其中一路直接接到下管，另外一路经反向器反向后驱动上管。RP1，RP2用于调节死区时间。



1．2

式不对称半桥隔离驱动电路

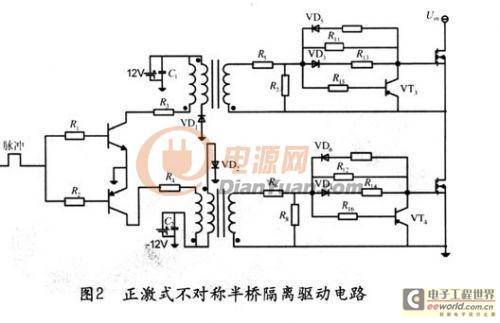

文献提出一种正激式不对称半桥隔离驱动电路，如图2所示。



以正向电路为例，脉冲信号通过高频脉冲变压器耦合去驱动功率MOSFET管，次级脉冲电压为正时，MOSFET导通，在此期间VT3截止，由其构成的泄放电路不工作。当次级脉冲电压为零时，则VT3导通，快速泄放MOSFET栅极电荷，加速MOSFET的截止。R7是用于抑制驱动脉冲的尖峰，R9，VD3，R11，VD5，R13可以加速驱动并防止驱动脉冲产生振荡。 和与它相连的脉冲变压器绕组共同构成去磁电路。

该

实现了隔离，且能输出较好的驱动波形。但是也存在一些不足之处：①结构复杂，需要双

供电(±12V)；②元器件较多，特别是需要两个隔离变压器，不仅占用较大空间，而且增加电路成本。

1．3 专用

驱动电路

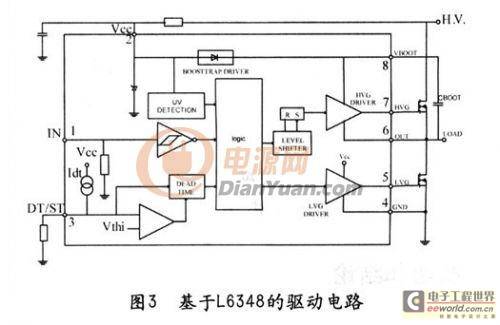

ST公司的L6384是专门的不对称

驱动芯片，其原理图及外围电路如图3所示。单脉冲从1脚(IN)输入，5脚(HVG)和7脚(LVG)输出互补的脉冲。3脚(DT／ST)外接

和

来控制两路输出的死区时间。当3脚的电平低于0．5V的时候，芯片停止工作。专用芯片具有外围电路简单、占用空间小的特点，但由于其成本较高，不适用于低成本设计的产品



2 新型的不对称半桥隔离驱动电路

根据以上几种驱动电路，针对传统隔离驱动电路结构复杂、占用空间大和不对称半桥专用芯片驱动电路应用的局限性等问题，提出了一种新型的不对称半桥隔离驱动电路，适用于单脉冲输出的芯片，具有结构简单可靠，占用空间小等特点，并且实现了电气隔离，可以运用于中大功率场合。

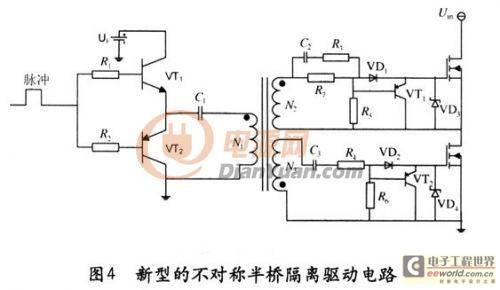

驱动电路如图4所示，工作频率由磁芯的特性决定，一般使用高频磁芯，工作频率可达100kHZ。原边VT1，VT2构成的

式功放电路。脉冲输出高电平时，VT1导通，提供

管驱动功率；低电平时，VT2导通，电容上的储能提供反向脉冲。变压器副边输出的两路波形经调理电路后变成互补的脉冲信号，从而驱动

。驱动脉冲为正时，MOSFET导通，在此期间VT1，VT2截止，由其构成的泄放电路不工作。当次级脉冲

为零时，则VT1，VT2导通，快速泄放MOSFET栅极电荷，加速MOSFET的截止。稳压管VD1，VD2对脉冲波形正向进行削波。

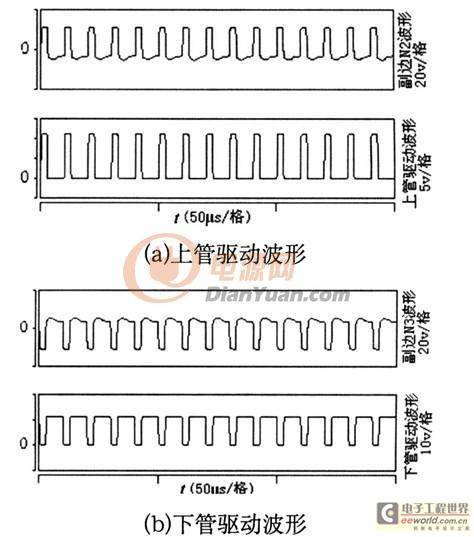

在SABER仿真下，该变压器副边N2，N3以及上、下管的驱动波形分别如图5(a)、(b)所示。

该电路具有以下优点：①电路结构较简单可靠，具有电气隔离作用。占空比固定时，通过合理的参数设计，此驱动电路具有较快的开关速度。②该电路只需一个电源，即为单电源工作。





　3 实验和结论

本文设计了一台不对称

变换器样机：工作频率为98kHz，输人

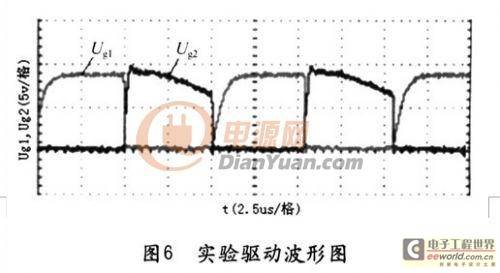

为400VDC，输出电压为30VDC。测得占空比为0．47时的驱动波形Ug1，Ug1如图(6)所示。

通过实验验证，本文提出的新型不对称半桥隔离驱动

不仅结构简单、设计合理，且较好地实现了

的互补驱动，其驱动波形具有很好的稳定性，是一款高性能的隔离驱动电路。
