QSC1300功放原理与检修
来源:互联网 发布时间:2012-03-07
分享至微信

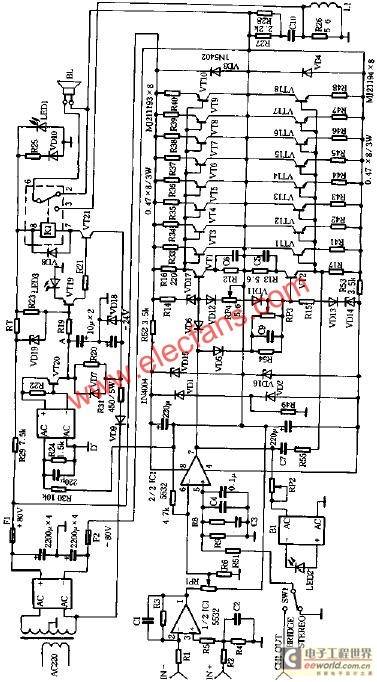

QSC1300功放以其输出功率大、音色好、故障率低而广泛应用于各专业与非专业放音场所。本文总结出检修要点,并测绘出它的工作原理图,供同行们检修时参考。
电路原理:
QSC1300功放机有两个放音通道,分别标号为CH1、CH2,每个通道单独使用一块电路板,CH1电路板固定在机箱上部,称作副板,CH1电路板固定在机箱的下部,称作主板。电源变压器、电源开关、风扇电机、放音方式、选择开关都与主板相连。

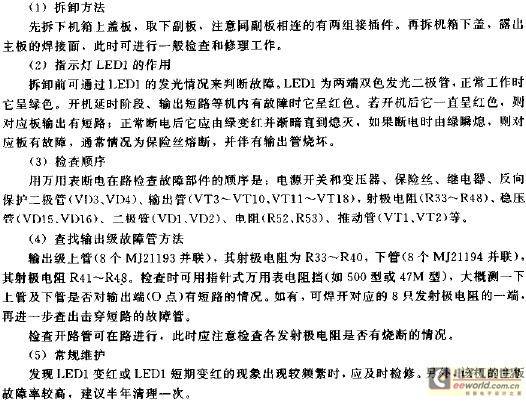

检修要点:
