巴伦（英语为balun）为一种三端口器件，或者说是一种通过将匹配输入转换为差分输出而实现平衡传输线电路与不平衡传输线电路之间的连接的宽带射频传输线变压器。巴伦的功能在于使系统具有不同阻抗或与差分/单端信令兼容，并且用于手机和数据传输网络等现代通信系统。

巴伦具有如下三项基本功能：

1.将电流或电压从不平衡转换至平衡

2. 通过某些构造进行共模电流抑制

3. 通过某些构造进行阻抗转换（阻抗比不等于1:1）

巴伦分为多种类型，其中的某些用于阻抗转换，还有某些用于连接具有不同阻抗的传输线。阻抗转换巴伦可实现阻抗匹配、直流隔离以及将平衡端口与单端端口匹配。共模扼流圈因为可消除共模信号，因此在某种意义上说也是一种巴伦。巴伦用于推挽放大器、宽带天线、平衡混频器、平衡倍频器及调制器、移相器以及任何需要在两条线路上传输幅度相等且相位相差180度的电路设计。

巴伦的最常见用途为将不平衡信号连入用于长距离传输的平衡传输线。与采用同轴电缆的单端信令相比，采用平衡传输线的差分信令受噪声和串扰的影响更小，可使用更低的电压，而且成本效益更高。因此，巴伦可用作本地视频、音频及数字信号与长距离传输线之间的接口。

针对高速模/数转换、差分器件测试、光通信系统等多种场景对高性能宽带巴伦的需求，频率上限达67GHz的巴伦产品已不能满足用户的应用。

中电科思仪科技股份有限公司（简称“电科思仪”）一直致力于传输幅度平坦、幅相匹配优异的宽带巴伦产品的研发。经电科思仪宽带巴伦技术团队攻关，突破了巴伦超宽带传输幅度平坦度设计、幅相匹配设计等关键技术，将宽带巴伦工作频率提升至110GHz，可满足用户高速测试的需求。

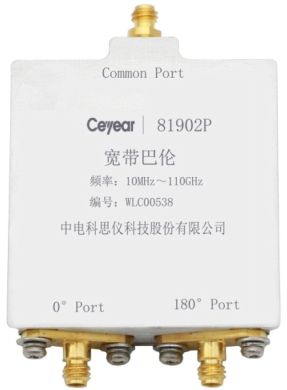

图1 电科思仪的110GHz宽带巴伦产品
