MS269xA 信号分析仪超高速ACLR测量方法

    当频谱分析仪进行邻信道泄露功率比（ACLR）与占用带宽（OBW）测量时，作为常规的技术，平均化（Average功能）一般会被使用以获得稳定的测量结果。MS269xA信号分析仪利用捕获（Capture）功能可以实现这些测试项目的高速化。

    凭借捕获功能 无需平均化处理！

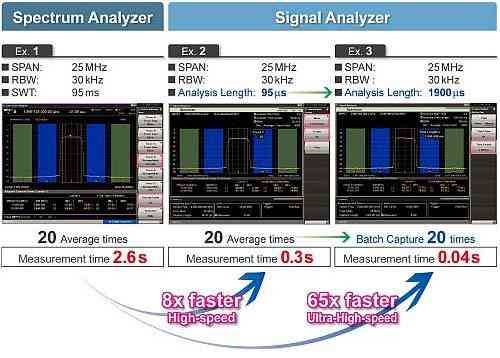

[例1]使用常规的频谱分析仪进行测量

    频谱仪按照平均化处理的次数进行同样次数的扫描，因此需要花费更多的测量时间。

[例2]使用信号分析仪进行测量

    信号分析仪一次性捕获所有带内的数据，即使是进行同样次数的平均化处理也可以实现高速测量。（8倍高速）

[例3]使用信号分析仪进行批量捕获测量

    信号分析仪能够估计平均化处理所花费的时间，一次性地捕获相应时间量的数据，因而无需进行平均化处理，超高速地实现相同的测量。（65倍超高速）

使用MS269xA 信号分析仪进行ACLR测量的动画
(点击上面图标会在新窗口里播放flash动画)

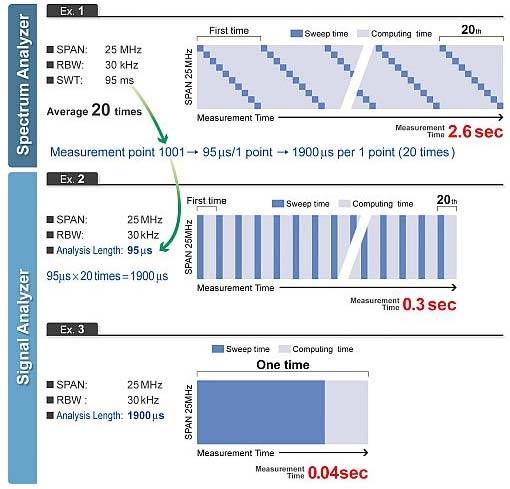

测量示意图
测量原理如下图所示。
与使用通常的频谱分析仪相比，信号分析仪功能可以将测量时间从2.6秒削减到0.04秒（65倍）。

超高速ACLR测量的效果

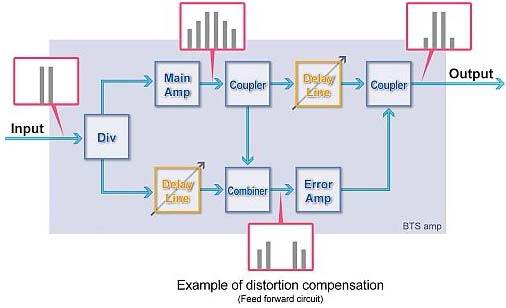

    对放大器进行调整需要对包括失真补偿电路、电流调整、频率特性等在内的广泛的性能指标进行确认，整个过程是一个重复进行调整?? 确认的繁复工作。特别是细致的ACLR调整需要非常多的时间。

    此外，对于高性能的基站放大器特别有必要进行多次的性能调整。因此，比如调整次数是10次的话，使用MS269xA信号分析仪就可以将所需的工时削减为原来的1/10。

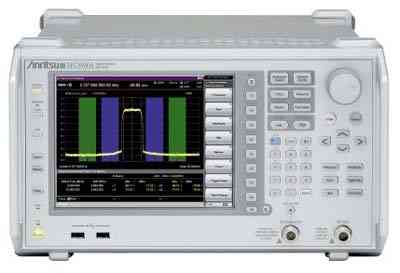

产品简介

    MS269xA是具有行业最高水平的测试能力和测试速度的信号分析仪。特别在50 Hz ～6GHz的频率范围，实现了行业最高水平的综合电平精度和调制精度以及宽带分析 (电平精度: ±0.5dB,线性: ±0.07dB) 。标准配置了以良好的RF性能为基础可以进行31.25MHz宽带信号的捕捉和FFT分析的矢量信号分析功能、可以精确地获取信号波形作为数码数据使用的数字数据化功能， 方便在实验室中重现现场环境,能够高效率地进行日趋复杂化的下一代无线通信系统的研究与开发、性能要求高的设备/基站的性能试验。另外，通过安装覆盖了6GHz以下的频率并可以输出调制带宽到120MHz的RF信号的内置矢量信号发生器选件，能够很容易地实现根据信号发生器的输出时机进行的信号分析。内置AWGN噪声信号,可以方便的与目标信号合成输出。内置BER测试功能。通过配置相应的测试软件， 可以作为适应Mobile WiMAX、W-CDMA/HSDPA、TD-SCDMA、LTE、GSM/EDGE/EDGE Evolution的专用测试仪使用。MS2690A 适应50Hz 至6GHz的频率范围；MS2691A 适应50Hz至13.5GHz的频率范围；MS2692A 适应50Hz至26.5GHz的频率范围。
