凌力尔特公司 (Linear Technology Corporation) 推出 DC/DC 转换器 LT3955,该器件具有一个内部
LT3955 使用了一个内部
LT3955 具有一个内部 PWM 发生器,调光比达 25:1,也可以利用外部 PWM 信号,实现了高达 3000:1 的调光比。对于调光要求不高的应用,可通过 CTRL 引脚提供 10:1 的模拟调光比。该器件的固定频率、电流模式架构使其能够在很宽的电源电压和输出电压范围内实现稳定的运作。输出短路保护和开路 LED 保护功能增强了系统可靠性。LT3955 参考于地电压的 FB 引脚可用作多个 LED 保护功能电路的输入,因此,该转换器可以在充电应用中充当恒定电压源。
LT3955EUHE 采用 36 引脚

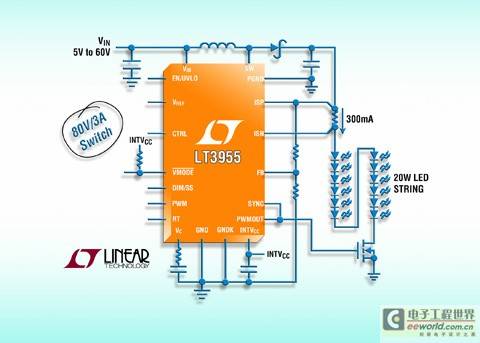

照片说明:80V 恒定电流 / 恒定电压稳压器
性能概要:LT3955
· 可为 LED 提供 3000:1 True Color PWMTM 调光
· 宽 VIN 范围:4.5V 至 60V
· 轨至轨电流检测范围:0V 至 80V
· 内部 80V/
· 可编程 PWM 调光信号发生器
· 恒定电流 (±3%) 和恒定电压 (±2%) 调节
· 准确的模拟调光
· 可以采用升压、SEPIC、CUK、降压模式、降压-升压模式、或反激式配置来驱动 LED
· 输出短路保护型升压
· 开路 LED 保护和报告
· 可调开关频率:100kHz 至 1MHz
· 具迟滞的可编程 VIN 欠压闭锁 (UVLO)
· 用于电池充电器的 C/10 指示
· 低停机电流:<1μA
