首先了解一下什么叫三相半桥驱动器?
半桥驱动电路的作用:
半桥驱动电路的作用主要是通过功率管产生交流电触发信号,从而产生大电流进一步驱动电机。与单片机驱动不同的是,单片机驱动能力有限,一般仅作为驱动信号。
半桥驱动电路工作原理:

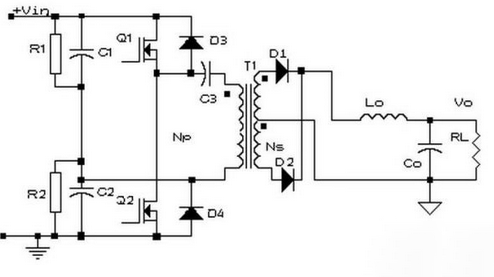

半桥电路的基本拓扑电路图
电容器C1和C2与开关管Q1、Q2组成桥,桥的对角线接变压器T1的原边绕组,故称半桥变换器。如果此时C1=C2,那么当某一开关管导通时,绕组上的电压只有电源电压的一半。
电路的工作过程大致如下:
参照半桥电路的基本拓扑电路图,其中Q1开通,Q2关断,此时变压器两端所加的电压为母线电压的一半,同时能量由原边向副边传递。
Q1关断,Q2关断,此时变压器副边两个绕组由于整流二极管两个管子同时续流而处于短路状态,原边绕组也相当于短路状态。
Q1关断,Q2开通。此时变压器两端所加的电压也基本上是母线电压的一半,同时能量由原边向副边传递。副边两个二极管完成换流。
12/24V车载和48V板级电网供电的汽车应用及24V至60V供电电源的工业应用

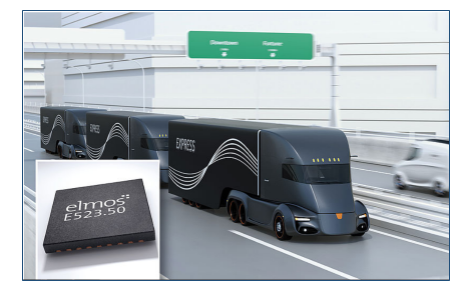

德国elmos公司日前宣布推出一款用于直流无刷(BLDC)电机的72V三相半桥驱动器E523.50,产品应用于12/24V车载和48V板级电网供电的汽车应用及24V至60V供电电源的工业应用,该IC符合AEC-Q100标准0级(150°C)需求。

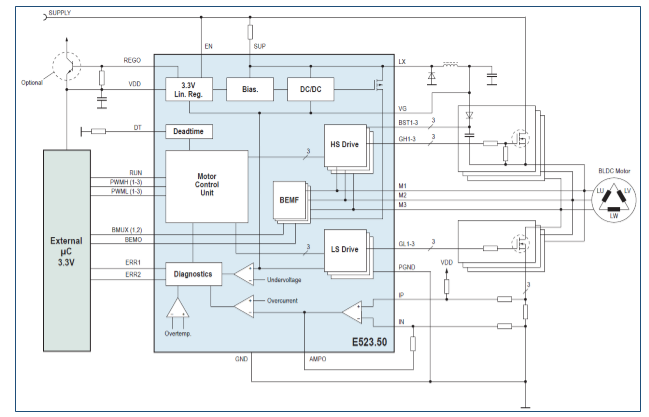

数字RUN引脚和六个数字输入控制三个全桥门极驱动(三个高端和三个低端门极驱动)。 该IC可配置为六个直接控制输入或三个使能和三个PWM(脉冲宽度调制)输入。 对于后一种配置,死区时间可以自动生成,或使用外部电阻设置。
该器件集成了DC/DC降压转换器,可为11V的门极电压提供100mA的驱动和其他负载驱动。内部3.3V控制单元能够为微控制器提供高达20mA的电流。可以驱动外部高压高功率晶体管以实现更高的负载需要。
其中器件的特性还包括综合诊断和保护功能。两个错误输出显示任何过电流,低电压和过高的温升。QFN的底板金属焊盘封装结构使其具有出色的传热性能,使芯片最高工作结温甚至可以达到极限的170°C。
特性:
B6-NMOS桥的门极驱动电路;
供电电压范围12V至72V(低至7V,峰值至76V);
内置11V/100mA的 DC/DC转换器;
3.3V的微处理器提供高达20mA电流,可通过外部升压晶体管提供更高的负载电流;
200mA门极驱动电流,包括保护功能;
集成反电动势检测;
峰值结温=+150℃;
