随着两节锂电串联的应用普及，两节锂电充电管理芯片的出货量也越来越大，传统的降压型充电管理方案需要配置9V适配器，给厂家增加额外的生产成本。另外由于两节锂电池的个体差异、温度差异等原因造成电池端电压不平衡，导致电压低的那节电池充满后另外一节无法充电，影响电池的充放电次数，缩短电池使用寿命。
有鉴于此，深圳市永阜康科技有限公司现在力推带均衡功能两节锂电池升压充电管理IC-CS5086，实现USB对两节锂电池均衡充电，无需传统的9V专用适配器，高达90%的效率，最大1.5A的充电电流。
概要
CS5086E是一款5V USB输入,支持双节串联锂电池/锂离子电池的升压充电管理IC。同时集成有NTC功能和电池自动电量均衡功能,其最大的充电电流可达1.5A。CS5086E集成 功率MOS，采用异步开关架构 ，使其在应用时仅需极少的外围器件，可有效减少整体方案尺寸，降低BOM成本。CS5086E具备电池电量平衡电流功能,可有效的延长电池包的寿命,其平衡电流的大小可由外部电阻调节.
CS5086E的升压开关充电转换器的工作频率为500KHz，转换效率为90%,其内部集成高压晶体管,提高了CS5086E在各种复杂应用条件下的可靠性 .CS5086E输入电压为5V，内 置自适应环路 ，可智能调节充电电流，防止拉挂适配器输出，可匹配所有适配器。
描述
USB 5V输入异步开关升压充电
工作电压3.5~18V,内部集成高压晶体管
最大1.5A充电电流,充电电流外部电阻可调
NTC功能
升压充电效率90%
自动电量平衡功能,可为串联电池分别充电
自动调节输入电流，匹配所有适配器
支持LED充电状态指示
内置功率MOS
500KHz开关频率，可支持2.2uH 电感
输出过压，短路保护
输入欠压，过压保护
IC过温保护
ESD 4KV
ESOP10L封装
应用
蓝牙音箱、电子烟、对讲机、POS机、锂电电池包、玩具

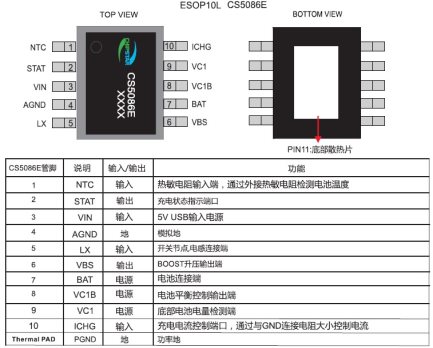

管脚排列及定义

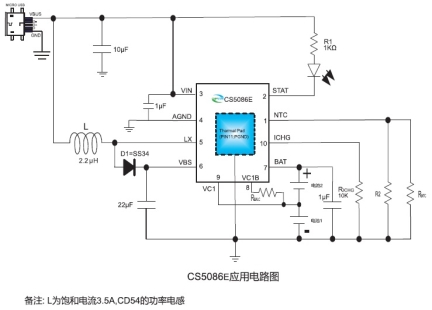

典型应用图

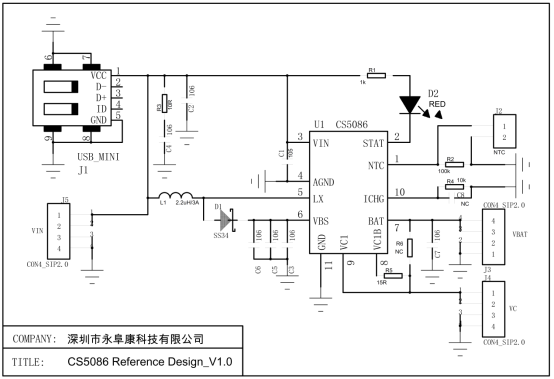

DEMO板电路图

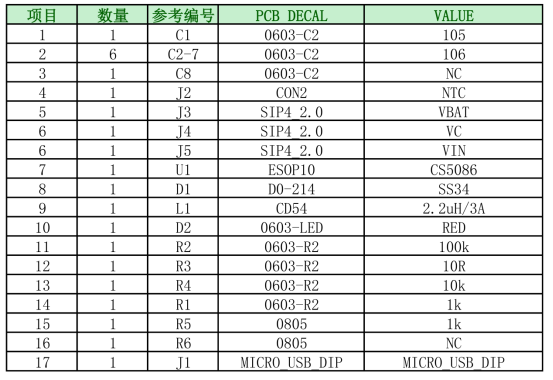

DEMO板物料清单

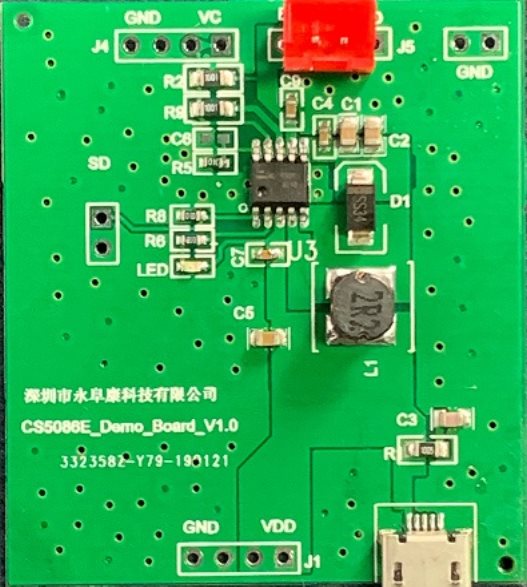

DEMO实物图

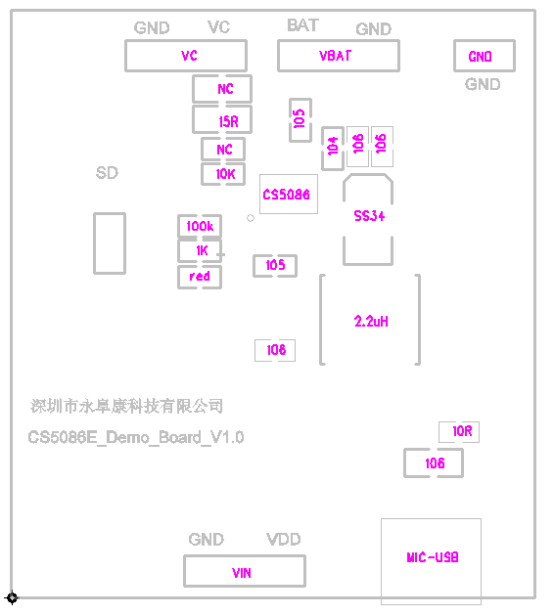

DEMO板PCB顶层贴片图

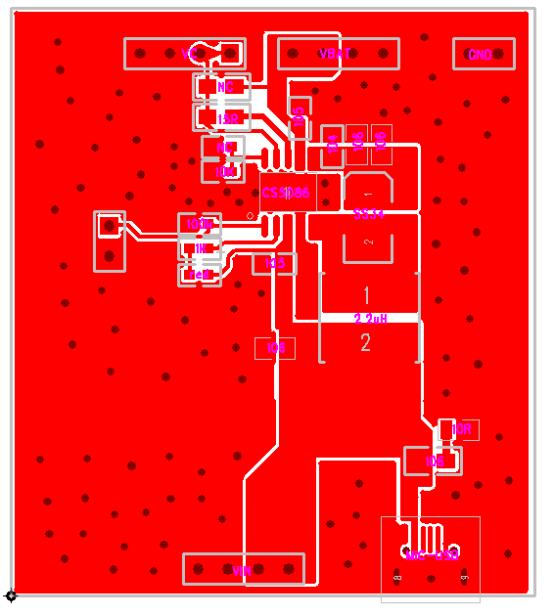

DEMO板PCB顶层设计图

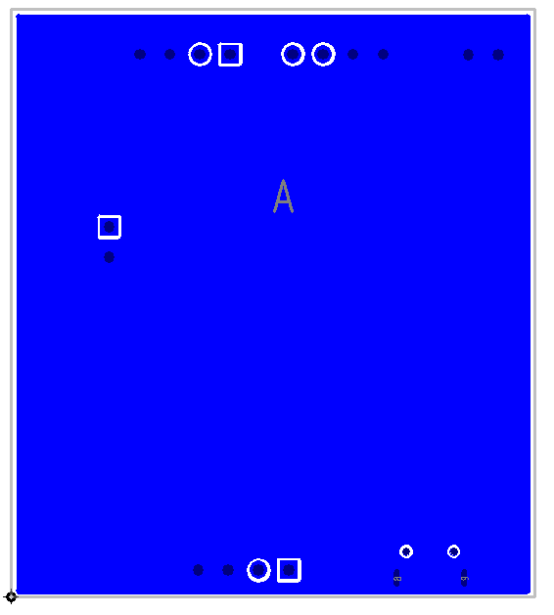

DEMO板PCB底层设计图
