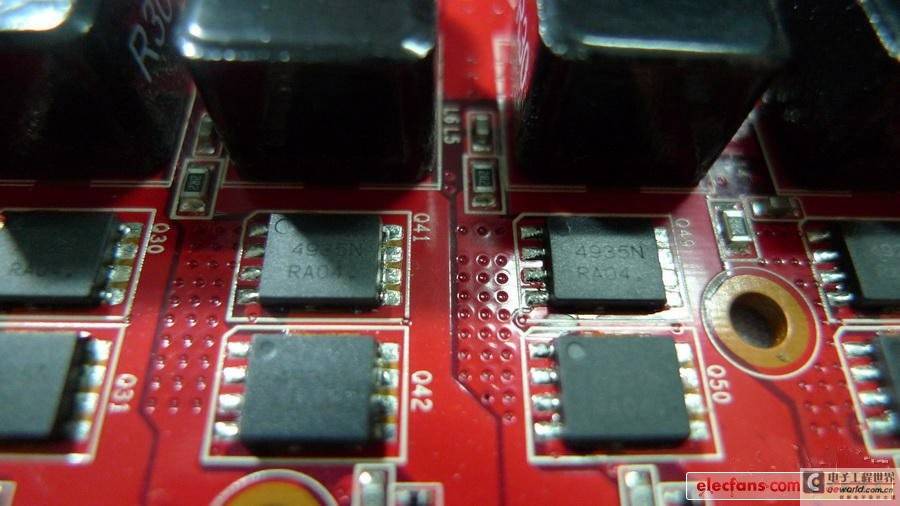

我们可以看到，上桥的MOS管为1个，下桥的MOS管为2个。这是什么道理呢？其实很简单，上桥和下桥的工作是不同步的，到了下桥，电压下降了，电流提升了许多，MOS管所需要的性能就要提升很多，因而下桥采用了两个MOS管的设计。而调节电压需要不停地开关控制mos管，这个过程mos管的发热是非常恐怖的，而SO8，俗称的八爪鱼内阻比较低，因而发热量也相应低，大家知道八爪鱼的作用了吧。

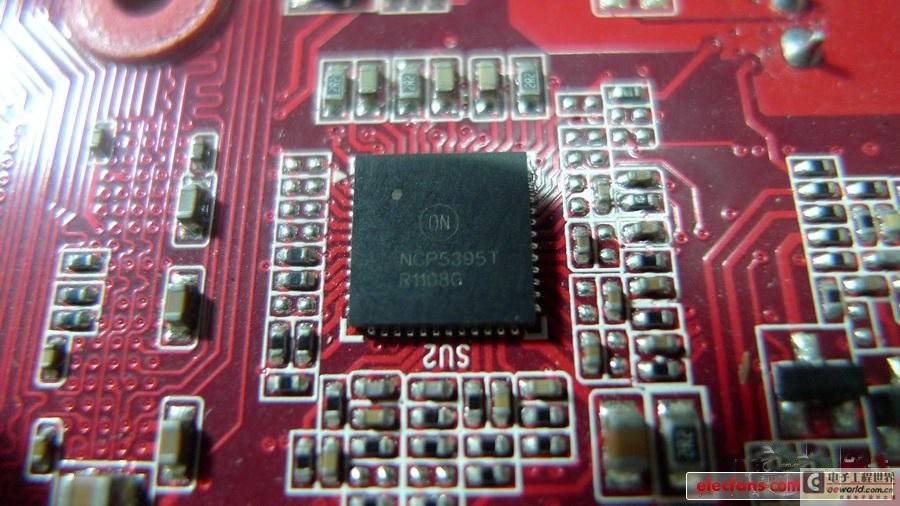

　　这就是传说中的PWM，安森美的NCP5395T。

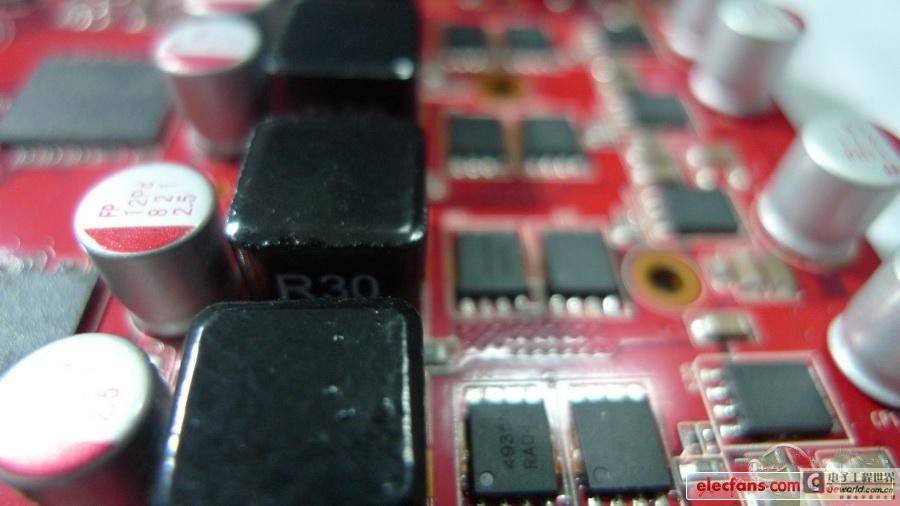

　　经过mos管电压调节后，到达了电感处了，我们刚才说过，在经过pwm和mos管的电压调节后，电压虽然低了，不过形成了一波一波的脉冲电流，这个时候电流并不稳定，直接给核心很容易挂掉，因而必须要经过电感和电容进行处理，电感就像一个储水池，把脉冲电流储存到电感里边后，再放出，由于有水池的稳定作用，出来的电流就相对较为稳定，而不是进去时候的脉冲状。

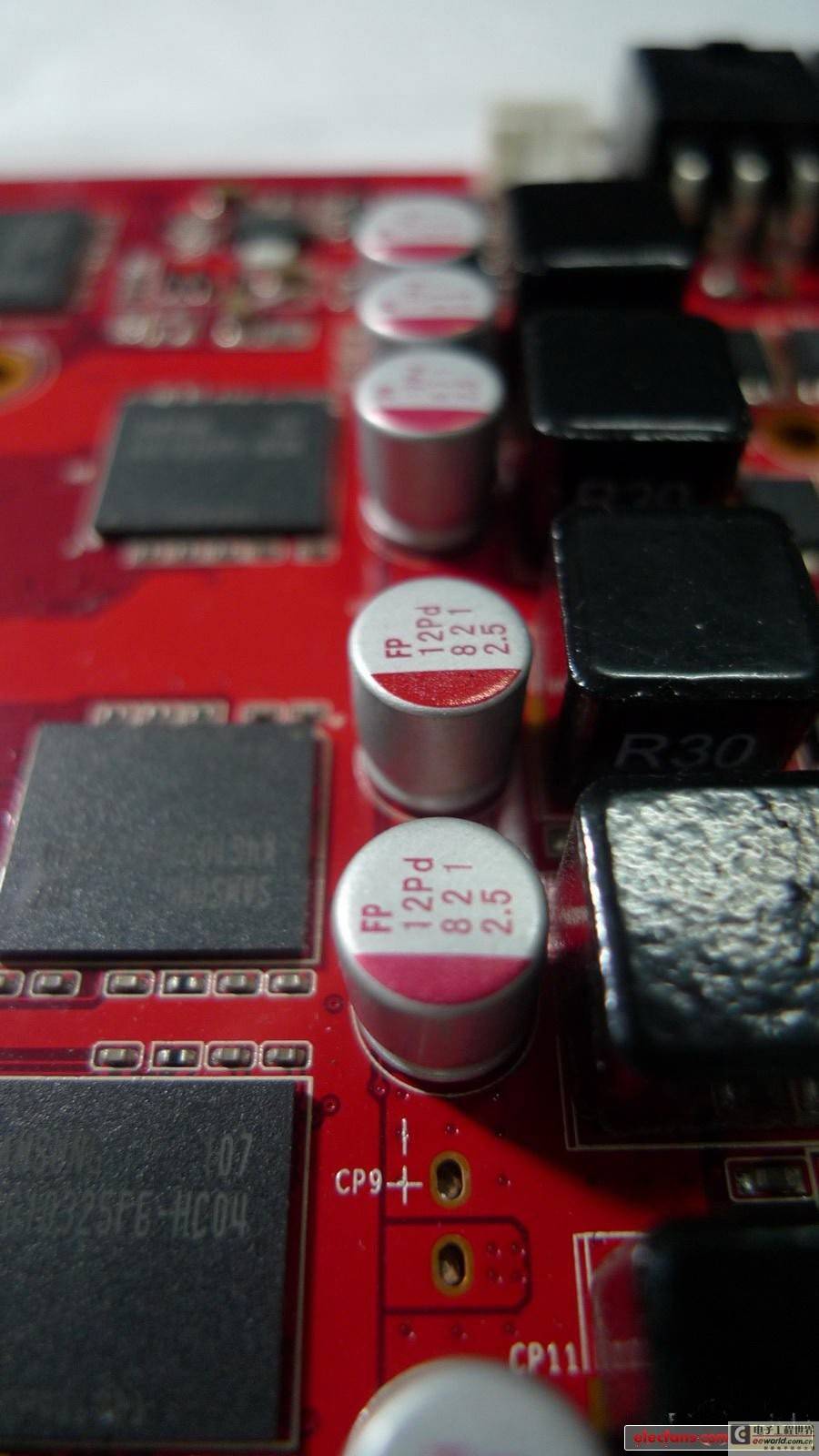

　　最后一个工序和第一个工序是类似的，电容再次滤波。

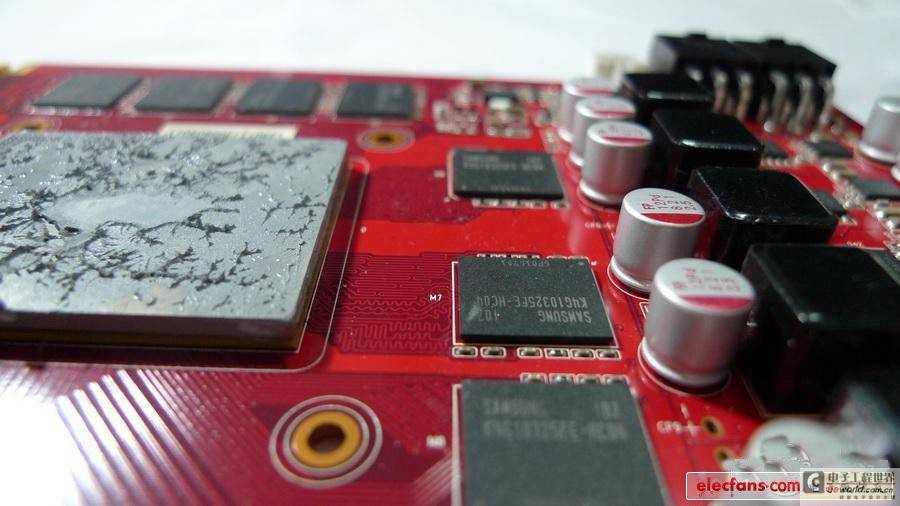

　　然后经过显存旁边的大通路，爽快的输送到核心处。

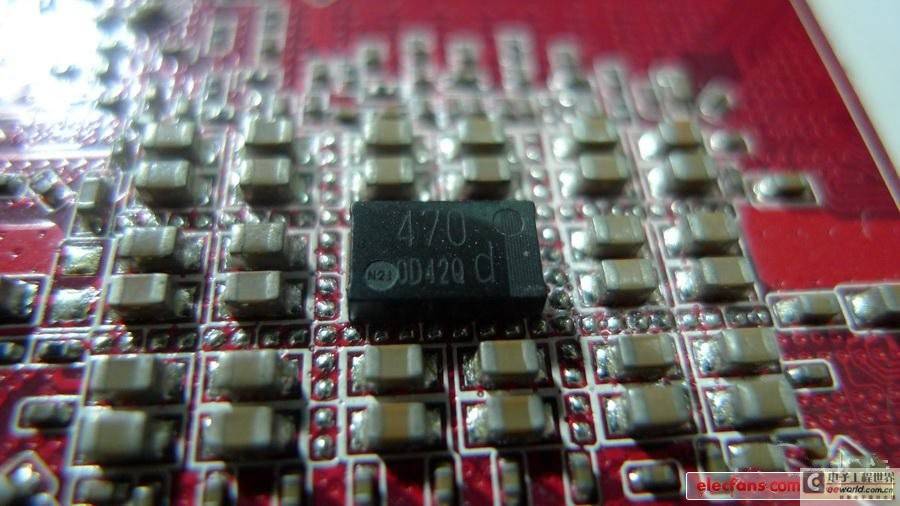

　　当然，我们可能看到核心旁边已经没什么元件了，难道过了固态电容就到达目的地？显然不是的，我们可以看到显卡背部有好多小小的元件，其实他们也是电容，只是容量比较小，在核心部分会有多次的滤波，不同容量的电容会过滤掉不同频率的杂波，保证输入到核心的电压最为稳定。
