PST9600充电带正极锂电保护功能集成芯片

PST9600替代TP4102/TP4101

充电+锂电保护复合芯片，适用于对PCBA要求空间小的产品

充电+智能放电保护集成芯片，内置锂电池正极Pmos保护

PST9600单节锂离子电池充电管理与放电保护芯片，它具备充电管理、放电保护和反接保护等功能，兼容不同充电电流，适用于各种小型锂电池设备。

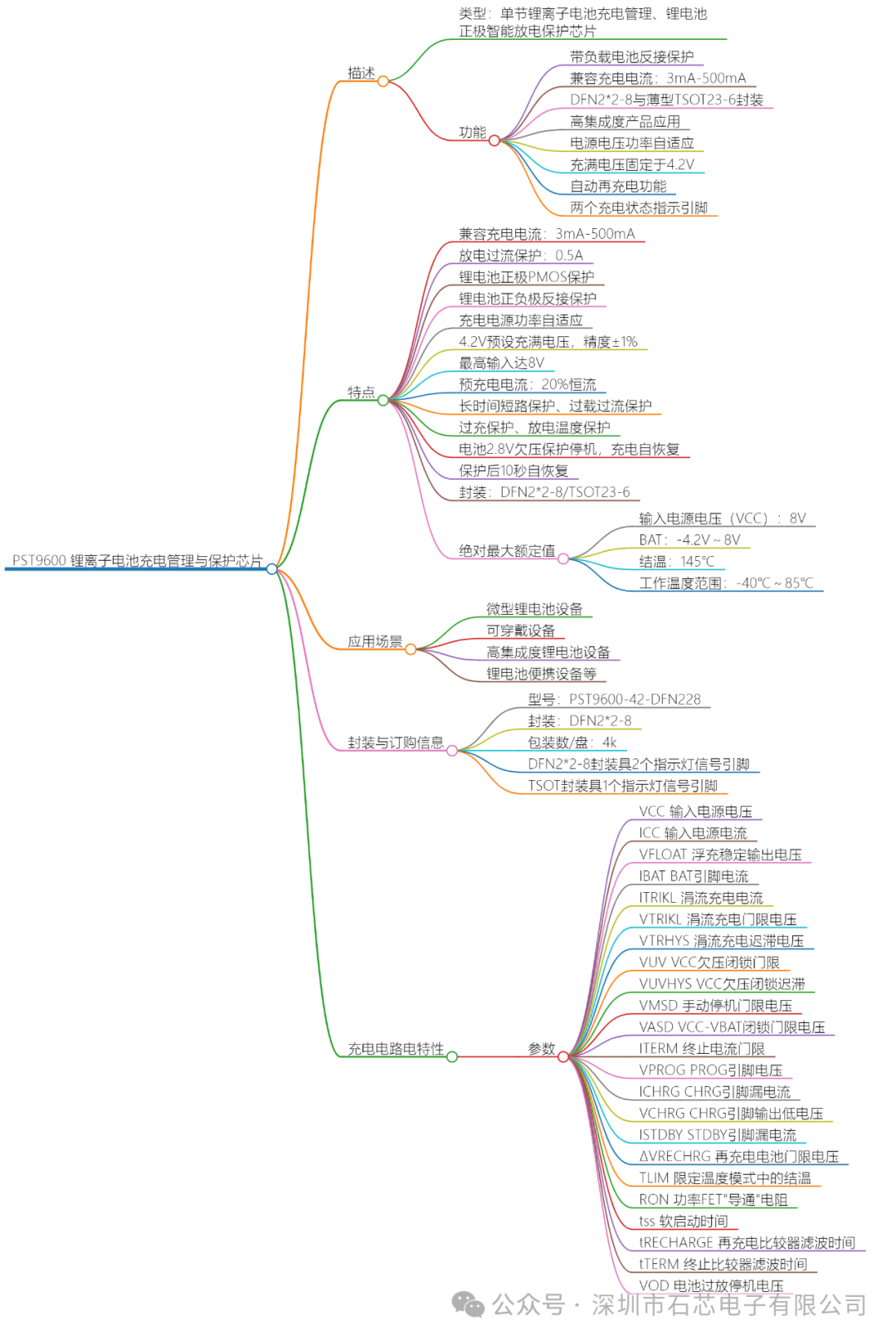

主要观点

芯片特性

• 充电/放电管理：支持3mA-500mA可编程充电电流，放电过流0.5A保护。

• 放电保护：包括欠压保护、过充保护、短路与过流保护等。

• 封装类型：提供DFN2*2-8与TSOT23-6两种封装选项。

• 电源适应性：能直接从USB、太阳能或无线充电设备取电。

• 指示功能：通过引脚提供充电状态指示。

技术参数

• 输入电压：最大8V，欠压电压为3.6V至3.9V。

• 预充电电流：恒流20%，终止电流门限可调。

• 充电精度：预设充满电压4.2V，精度±1%。

• 过流保护：放电过流保护限值为0.5A。

应用范围

• 适用设备：微型锂电池设备、可穿戴设备、高集成度锂电池设备等。

封装规格

• DFN2*2-8封装：带两个指示灯信号引脚。

• TSOT23-6封装：薄型封装，高度小于0.9mm，带一个指示灯信号引脚。

工作原理

• 充电流程：包含涓流预充、恒流充、恒压充三个阶段。

• 保护措施：内置热限制、欠压闭锁和手动停机功能。

• 放电管理：集成放电管理和保护模块，避免过度放电。
