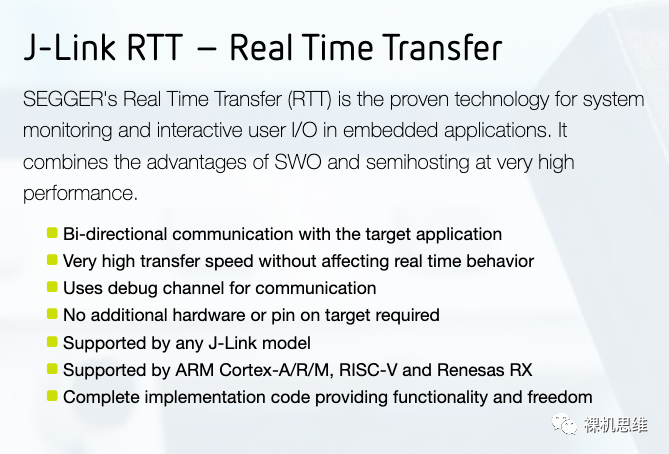

• 无需占用USART或者USB转串口工具
  ，将
  printf
  重定位到一个由J-LINK提供的虚拟串口上；




• 支持任何J-LINK声称支持的芯片




• 高速通信，不影响芯片的实时响应

• 你必须拥有一个J-Link
  ，如果你使用的是
  CMSIS-DAP
  或者
  ST-Link
  之类的第三方调试工具，就无法享受这一福利；
• 你必须在工程中手动插入一段代码




• 支持所有的调试仿真器，哪怕自己手搓的CMSIS-DAP都行

• MDK

  原生功能，连CMSIS-Pack都不用安装

• 点几下鼠标就可以通过
  RTE
  完成部署
• 除了简单的初始化函数外，
  无需手动插入代码
• 可以将你的printf输出直接打印在MDK的Debug (printf) View窗口中






你是否心动了呢？

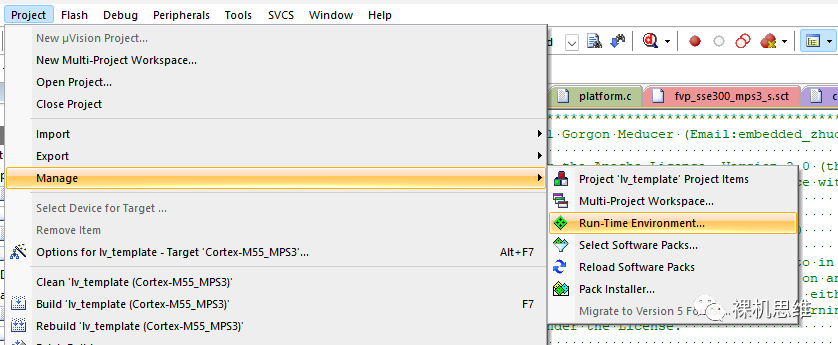

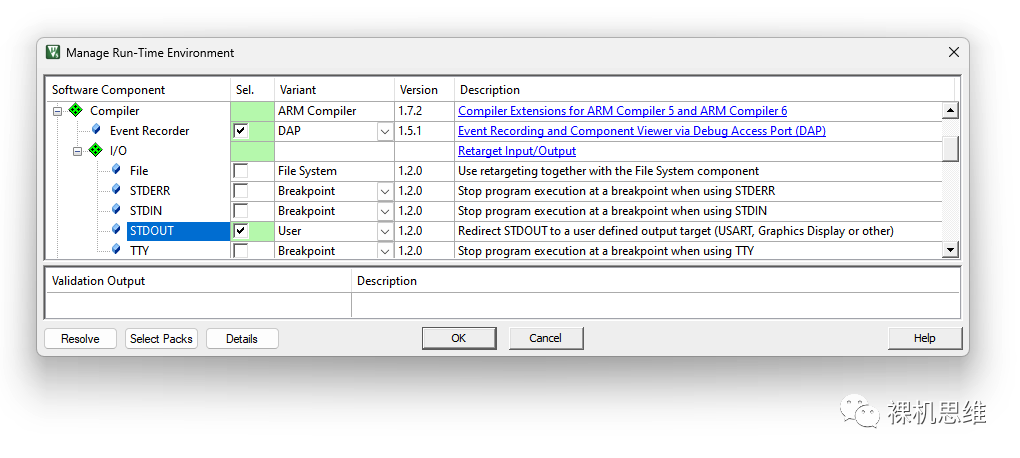

依次通过菜单 Project->Manage->Run-Time Environment 打开RTE配置窗口：

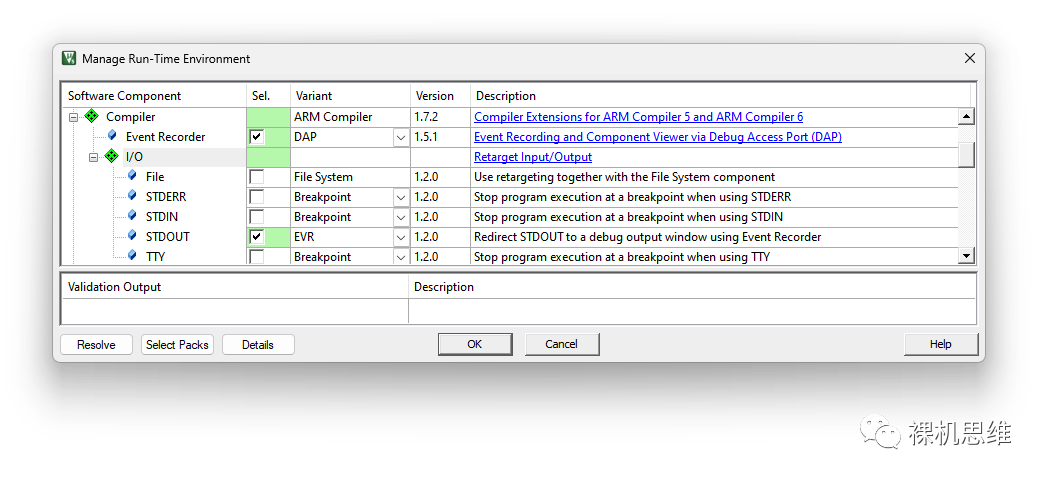

找到并展开Compiler选项卡，勾选Event Recorder，并确保Variant下拉列表选中的是默认的DAP。

展开Compiler 下的 I/O ，勾选STDOUT，并在 Variant 下拉列表中选择 EVR——这里 EVR 是 Event Recorder 的缩写。单击确定后，我们会在工程管理器中看到以下的内容：

至此，所需的工具都已经成功地加入到工程中了。

虽然这里EventRecorderConf.h是一个可以编辑的状态，但实践中，我们基本不用去碰他——使用默认配置即可。

在包含main() 函数的C代码文件中，按照如下的格式添加对头文件的包含：

#include<RTE_Components.h>#if defined(RTE_Compiler_EventRecorder)#   include <EventRecorder.h>#endif

voidmain(void){    ...#ifdefined(RTE_Compiler_EventRecorder)\  defined(RTE_Compiler_IO_STDOUT_EVR)    EventRecorderInitialize(0, 1);#endif    ...}

理论上，到这里，我们就已经完成了部署，可以在进入调试模式后，通过MDK的 Debug (printf) View窗口来观察 printf 的输出结果了。比如，我们在 main() 函数中打印一个 "hello world\r\n":

#include <stdio.h>
#include <RTE_Components.h>#if defined(RTE_Compiler_EventRecorder)#   include <EventRecorder.h>#endif
void main(void){    ...#if defined(RTE_Compiler_EventRecorder) \  defined(RTE_Compiler_IO_STDOUT_EVR)    EventRecorderInitialize(0, 1);#endif    ...
    printf("Hello World\r\n");    ...}

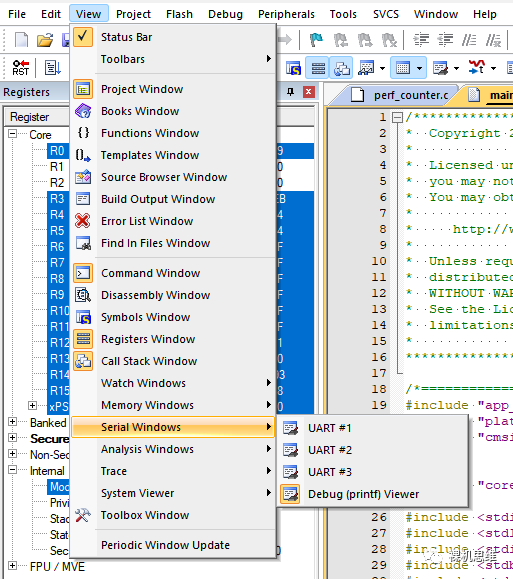

编译，一切顺利的话，进入调试模式后通过菜单 View->Serial Windows->Debug (printf) View 打开窗口：

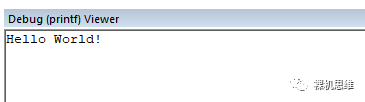

运行后，可以在 Debug (printf) View窗口中看到如下的结果：

即：

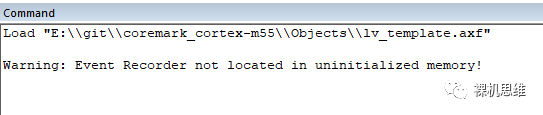

Warning: Event Recorder not located in uninitialized memory!

如果遇到这种情况应该怎么办呢？

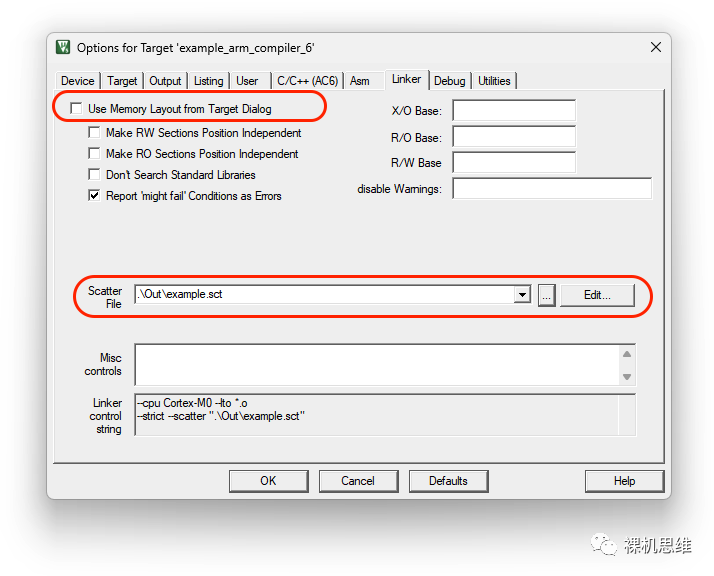

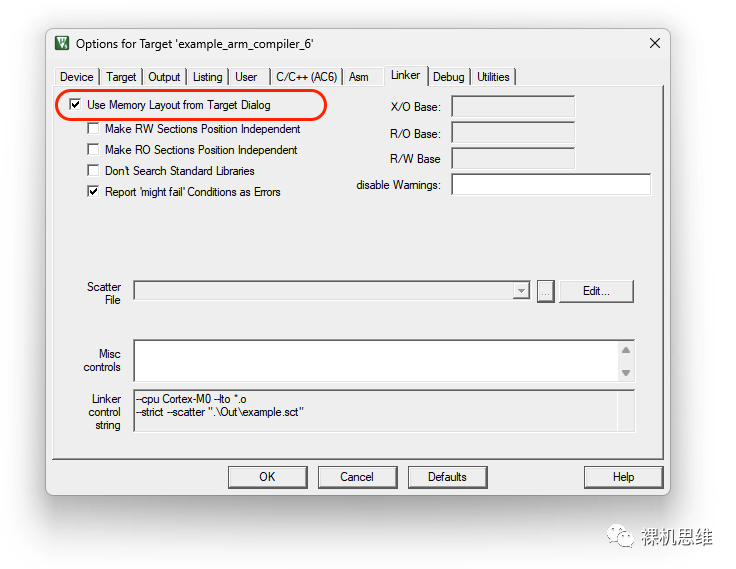

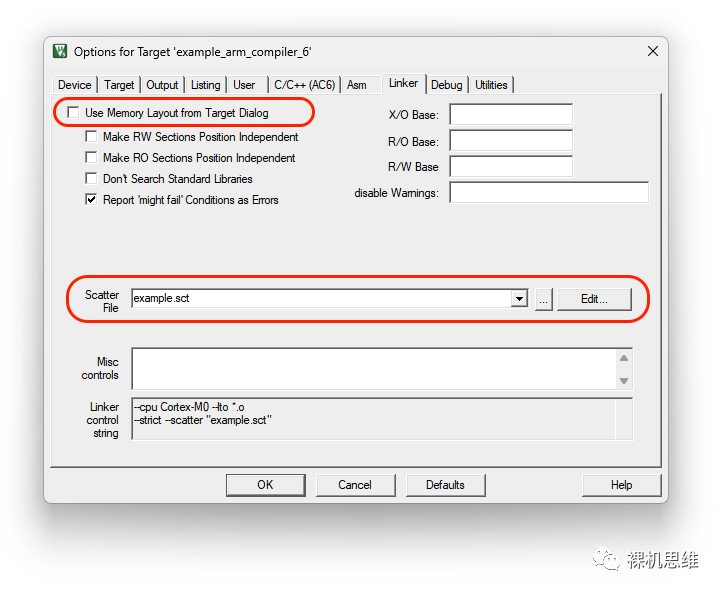

打开工程配置窗口“Options for Target”，切换到“Linker”选项卡：

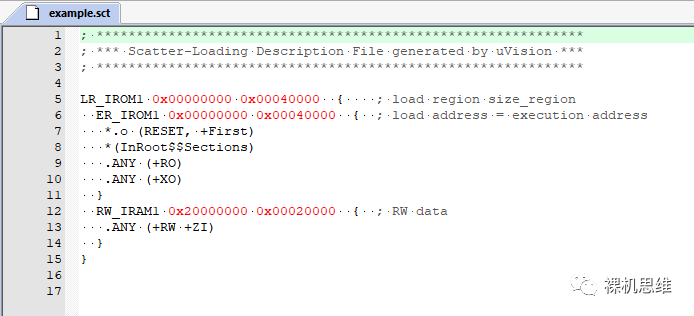

单击Edit按钮，可以看到脚本的内容：

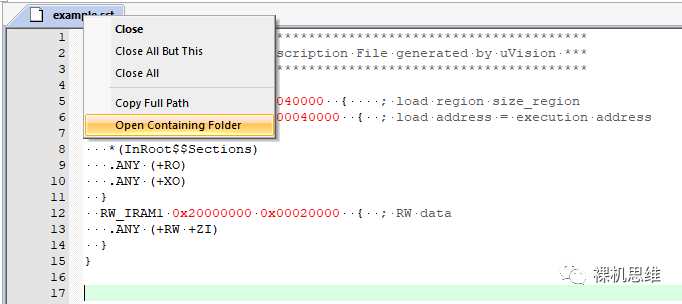

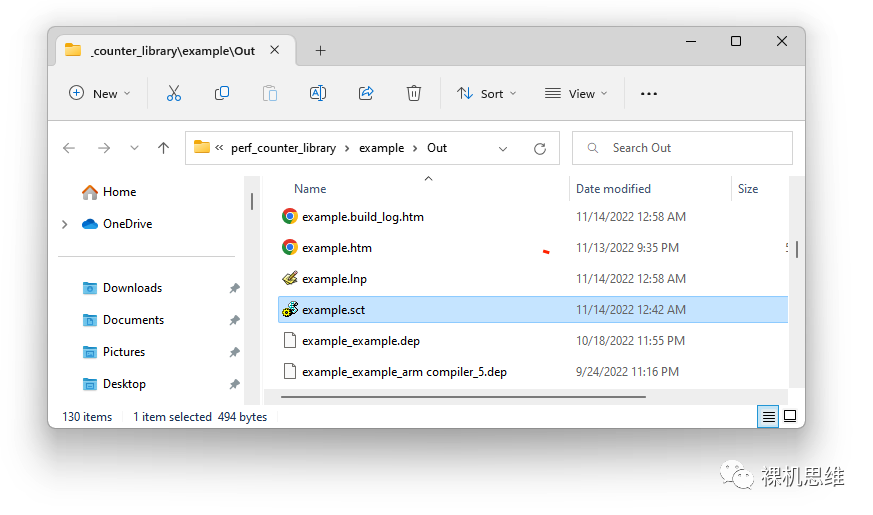

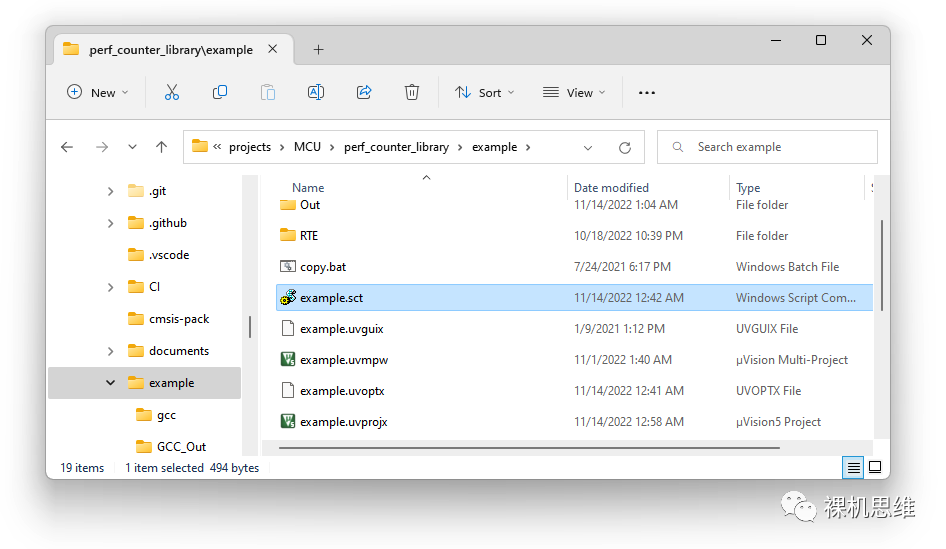

为了避免该问题，应该将它从 Object 目录中移动到工程目录下。具体步骤为：右键单击脚本文件名：

打开example.sct，在 RW_IRAM1 后面追加如下的代码：

ZI_RAM_UNINIT+0UNINIT{.ANY(.bss.noinit)}

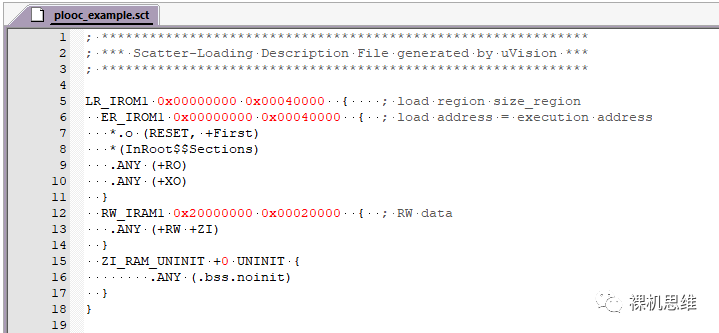

效果大约类似这样：

这里步骤的核心思想是在 scatter script内紧接着为 RW和ZI的 execution region为 .bss.noinit提供一个属性为UNINIT的专属execution region。

在领会精神的情况下，如果你的工程原本就使用了scatter script也可以如法炮制。俗话说解铃还须系铃人，如果你还是不知道怎么处理，那么就去找 你工程中scatter script 的作者吧。

值得强调的是：如果你的MDK版本太老，为了确保最佳的用户体验，还是推荐尽快升级吧。您可以在关注【裸机思维】公众号后发送关键字【MDK】来获取其最新的网盘链接。

int stdout_putchar(int ch){    if ('\n' == ch) {        int temp = '\r';        while(Driver_USART0.Send(temp, 1) != ARM_DRIVER_OK);    }        if (Driver_USART0.Send(ch, 1) == ARM_DRIVER_OK) {        return ch;    }        return -1;}
