基于STM32之OLED菜单界面框架搭建

来源:嵌入式大杂烩发布时间:2023-03-06

分享至微信

原文：https://blog.csdn.net/qq_38178899/

1、硬件要求

（1）处理器：STM32F103系列。

（2）OLED屏，SPI或IIC接口都可以。

（3）按键，用于控制界面的切换。

一个基本的菜单界面最少有有一个主界，所以所有先设计一个主界面。

2、什么是主界面？

这里说的主界面是本次需要设计的主界面。主界面是电路上电程序启动完成后屏幕显示的第一个界面，就是主界面。

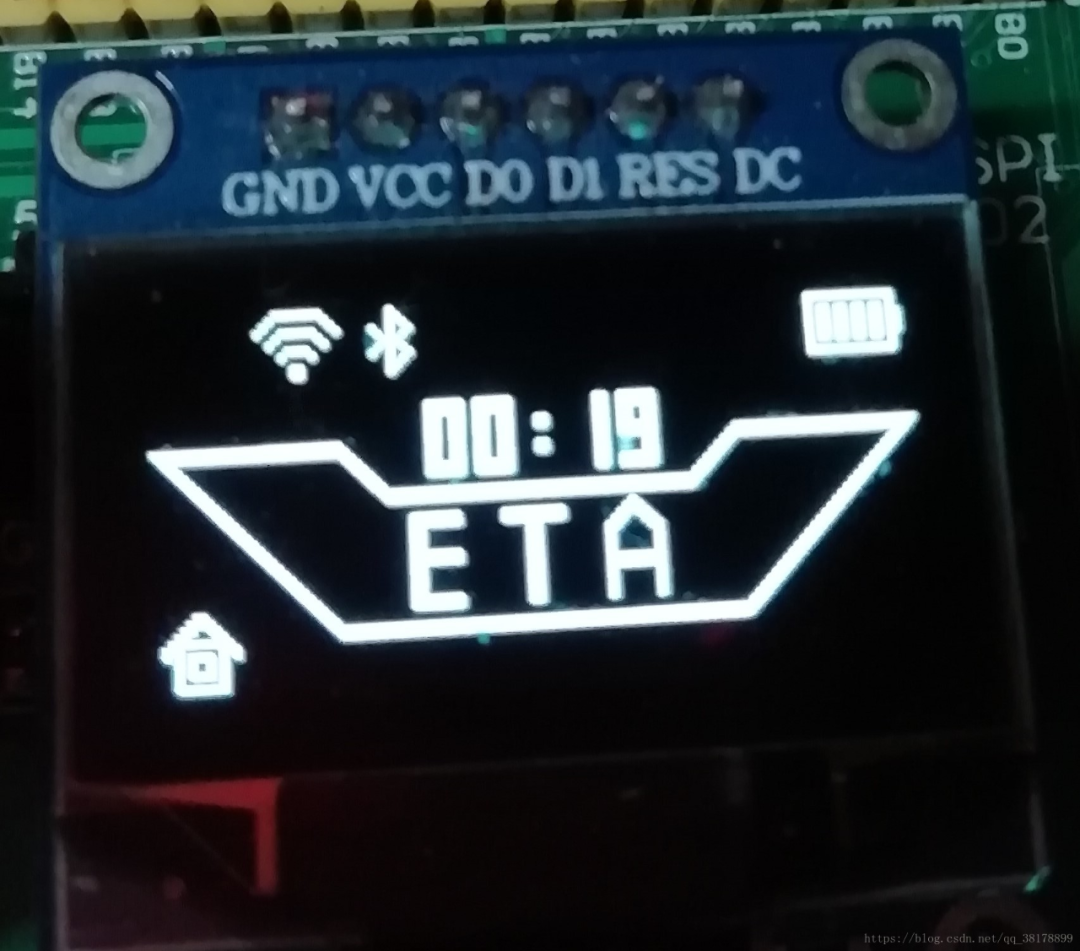

主界面根据自己的爱好来设计，比如：

界面中的图形和文字可自己设计，这里我设计的就如上图所示。

主界面设计好后，那么根据自己的需求来添加多级界面。

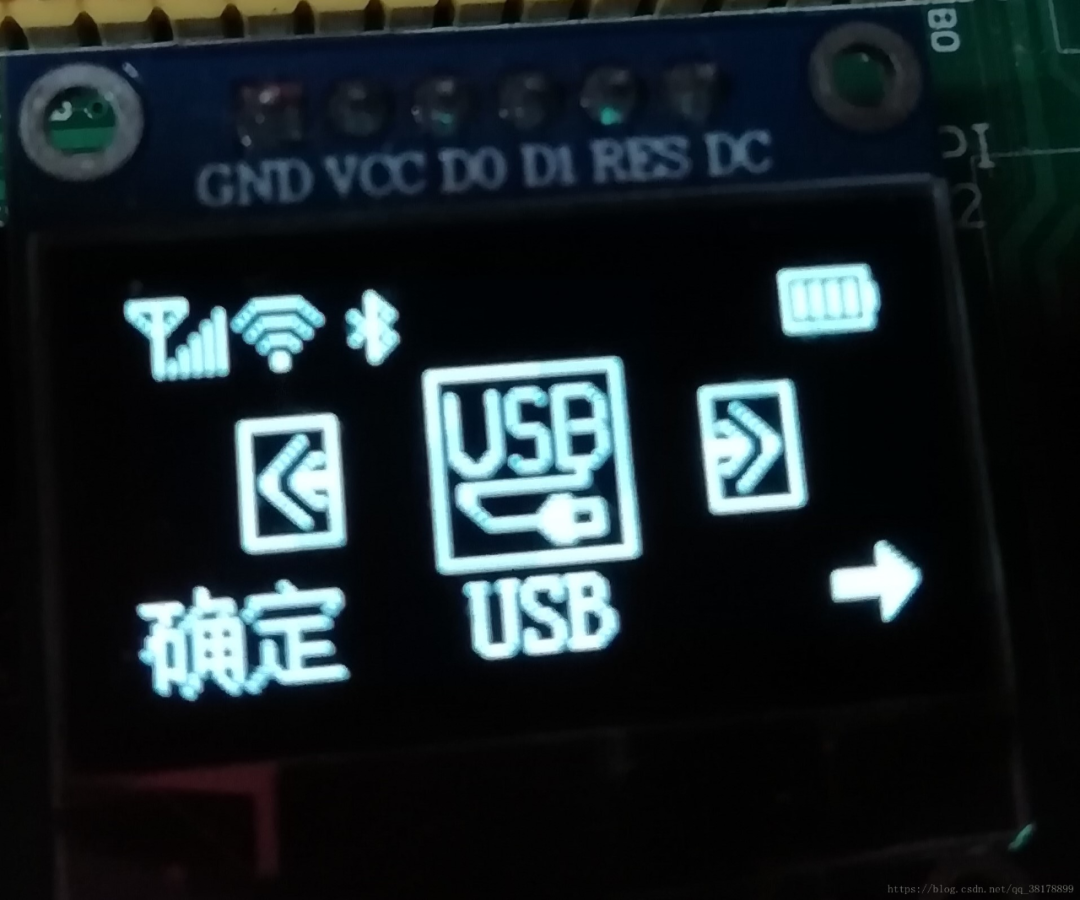

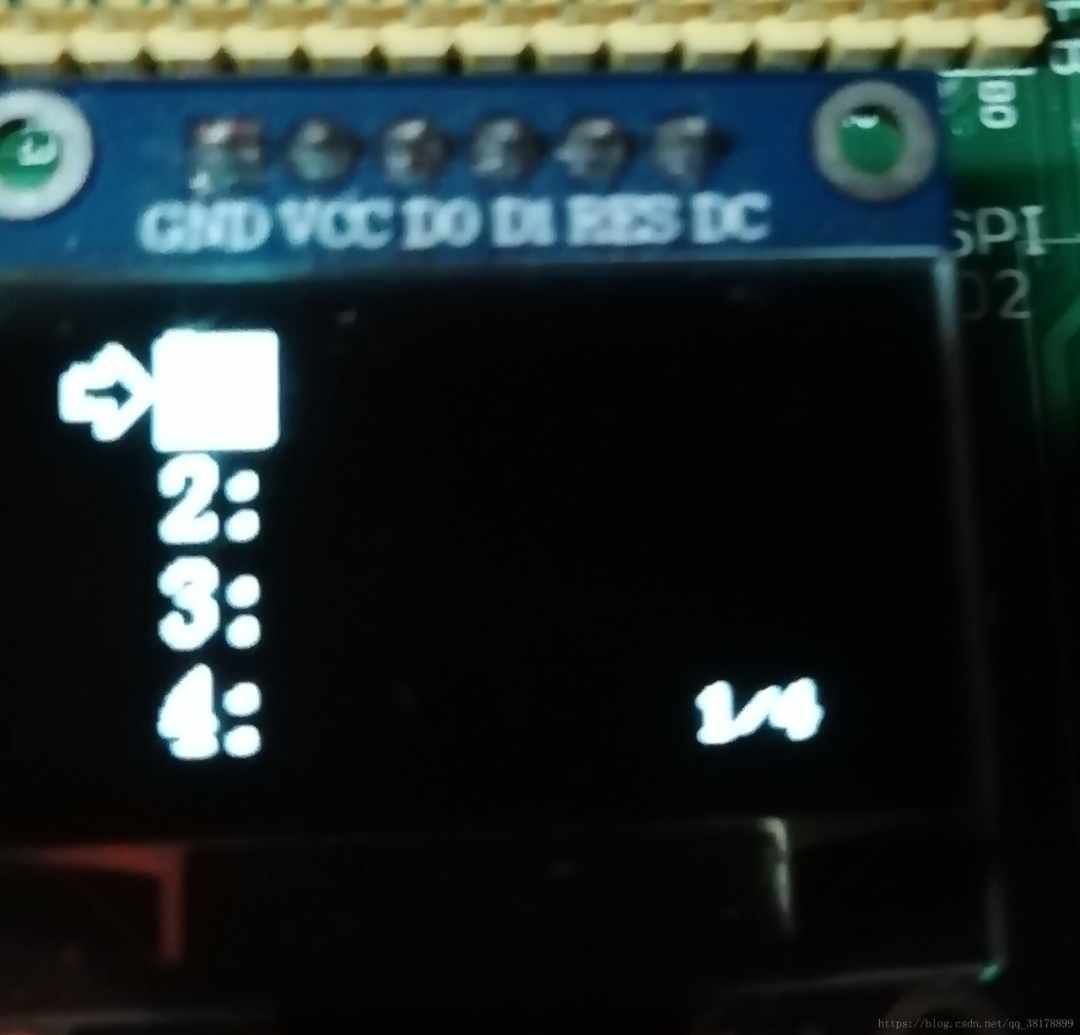

我这里就设计了三级菜单界面。

好，那么对应的界面做好后，就是如何控制界面之间的切换。

/*********************************************
*创建一个结构体
*存放界面标志位
*/
typedefstruct
{
u8Interface_Mark;//界面状态
u8Task_Mark;//任务状态
u8Run_Task;//开始运行任务
}Mark;
MarkMark_Sign;//状态标志位

/*********************************************
*创建一个枚举
*存放界面变量
*/
enum
{
Main_Interface=0x10,/****主界面*****/
Menu_Interface=0x20,/****菜单界面***/
Task_Interface=0x30,/****任务界面***/
};
/*******************************************/
switch(Mark_Sign.Interface_Mark)
{
//状态标志位主界面
caseMain_Interface:
Main_Interface_APP();//显示主界面
break;

//状态标志位菜单界面
caseMenu_Interface:
Menu_Interface_APP();//显示菜单界面
break;

//状态标志位任务界面
caseTask_Interface:
Function_Menu_APP();//显示功能界面
break;
default:
break;
}

上面这段代码用来判断是三级中哪一级界面。

里面创建了一个结构体，通过改变结构体里面的一个标志位来控制三级界面之间的切换。

那么就要用到按键来改变标志位的值，这里我采用了外部中断来控制。

/*************左摇杆按键*****菜单确认按键**********************/
if(DISABLE==KEY_Rocker_Left)
{
//当按下菜单键时，判断当前界面
/************判断当前界面为主界面***********************/
if(Main_Interface==Mark_Sign.Interface_Mark)
{
/**************进入菜单界面*************/
Mark_Sign.Interface_Mark=Menu_Interface;
}
/************判断当前界面为菜单界面*******************/
elseif(Menu_Interface==Mark_Sign.Interface_Mark)
{
/***************进入任务界面************/
Mark_Sign.Interface_Mark=Task_Interface;

/**************进入指定的功能任务*******/
switch(Mark_Sign.Task_Mark)
{
/**************开始运行2.4G任务*******/
caseNRF24L01_Task:
Mark_Sign.Run_Task=NRF24L01_Task;
break;
/**************开始运行蓝牙任务*******/
caseBluetooth_Task:
Mark_Sign.Run_Task=Bluetooth_Task;
break;
/**************开始运行WIFI任务*******/
caseWIFI_Task:
Mark_Sign.Run_Task=WIFI_Task;
break;
/**************开始运行USB任务*******/
caseUSB_Task:
Mark_Sign.Run_Task=USB_Task;
break;
/**************开始运行设置任务*******/
caseSet_Task:
Mark_Sign.Run_Task=Set_Task;
break;
default:
break;
}
}
/************判断当前界面为任务界面******************/
elseif(Task_Interface==Mark_Sign.Interface_Mark)
{
/*******判断当前正在运行的任务*******/
switch(Mark_Sign.Run_Task)
{
/*当前正在运行2.4G任务*/
caseNRF24L01_Task:

break;
/*当前正在运行2.4G任务*/
caseBluetooth_Task:

break;
/*当前正在运行2.4G任务*/
caseWIFI_Task:

break;
/*当前正在运行2.4G任务*/
caseUSB_Task:

break;
/*当前正在运行2.4G任务*/
caseSet_Task:

break;
default:
break;
}
}
}

上面这段代码的功能：

（1）检测当前按下的按键为确认键（2）检测当前的界面（3）如果是主界面，则进入菜单界面（4）如果是菜单界面，则进入任务界面（5）如果是任务界面，则开执行被选中的任务

那么可以从主界面进入，那怎么退出呢？

同样这里采用外部中断来控制

/****************右摇杆按键****返回按键*************************/
if(DISABLE==KEY_Rocker_Right)
{
//当按下返回键时，判断当前界面
/************判断当前界面为菜单界面*******************/
if(Menu_Interface==Mark_Sign.Interface_Mark)
{
/*******退出菜单界面***进入主界面**/
Mark_Sign.Interface_Mark=Main_Interface;
}
/************判断当前界面为任务界面******************/
elseif(Task_Interface==Mark_Sign.Interface_Mark)
{
/***退出正在运行的任务***/
Mark_Sign.Run_Task=Stop;
/*******退出任务界面*****/
Mark_Sign.Interface_Mark=Menu_Interface;
}
}
