MultiTimer|一款可无限扩展的软件定时器

来源:嵌入式大杂烩发布时间:2022-05-04

分享至微信

嵌入式开源项目精选专栏之前发布过一篇关于MultiTimer的文章，MultiTimer | 一款可无限扩展的软件定时器，这周有小伙伴在群里提醒我 MutilTimer 和文章写的不太一样，第一反应是重构了，大佬们技术水平提升一个段位后都喜欢重构项目，去github看看发生了什么。

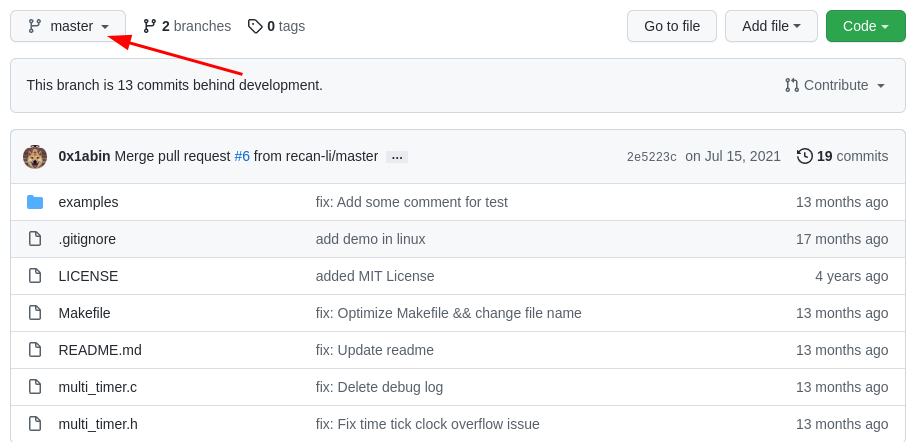

master分支上还是之前的v1版本，和文章是一样的：

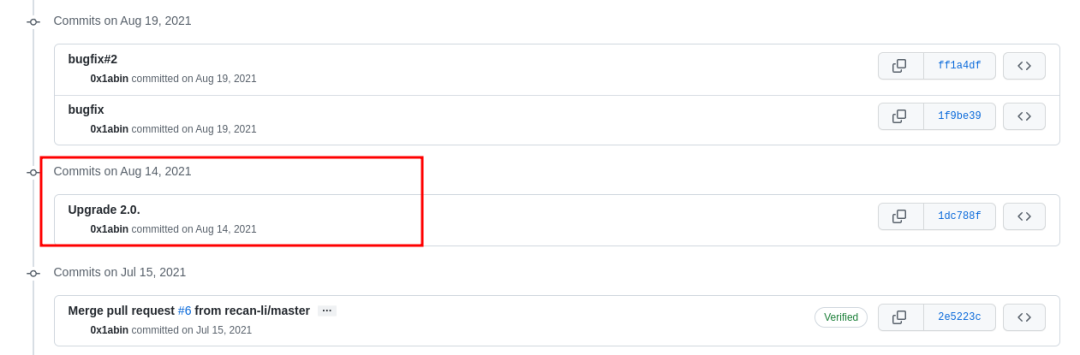

development分支上果然重构了项目，发布了v2版本：

同步更新下教程。

本期给大家带来的开源项目是 MultiTimer，一款可无限扩展的软件定时器，作者0x1abin，目前收获 399 个 star，遵循 MIT 开源许可协议。

MultiTimer 是一个软件定时器扩展模块，可无限扩展你所需的定时器任务，取代传统的标志位判断方式，更优雅更便捷地管理程序的时间触发时序。

项目地址：https://github.com/0x1abin/MultiTimer

开源项目在移植过程中主要参考项目的readme文档，一般只需两步：

① 添加源码到裸机工程中；
② 实现需要的接口；

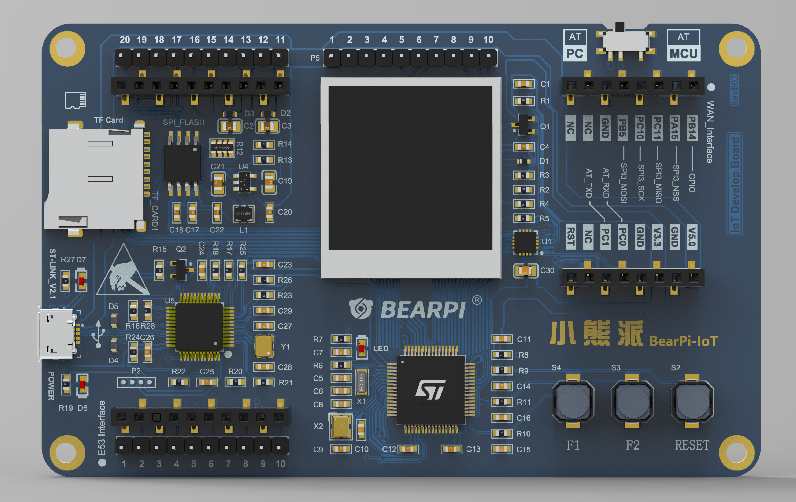

本文中我使用的是小熊派IoT开发套件，主控芯片为STM32L431RCT6：

移植之前需要准备一份裸机工程，我使用STM32CubeMX生成，需要初始化以下配置：

配置一个串口用于打印信息
printf重定向

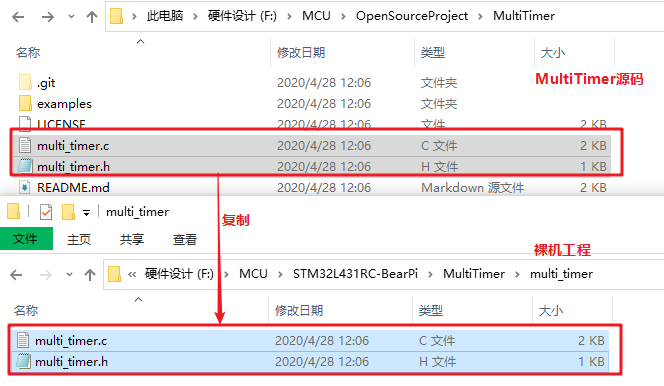

① 复制MultiTimer源码到工程中：

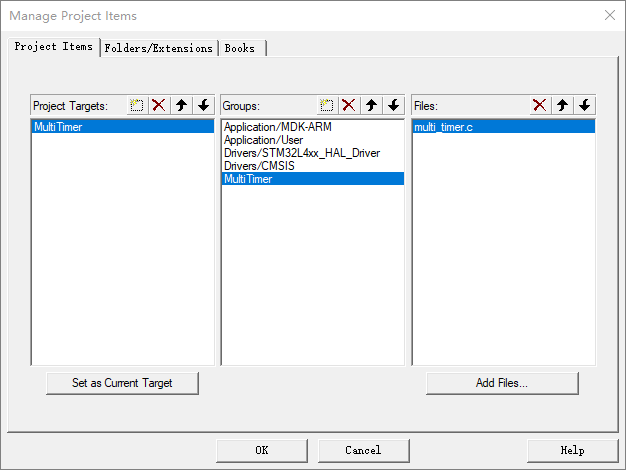

② 在keil中添加 MultiTimer的源码文件：

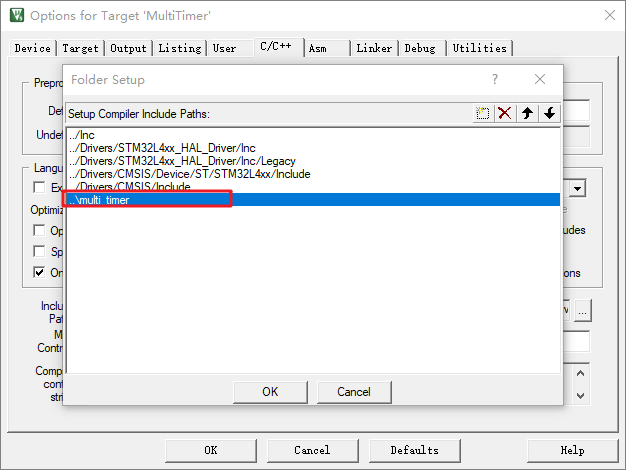

③ 将MultiTimer头文件路径添加到keil中：

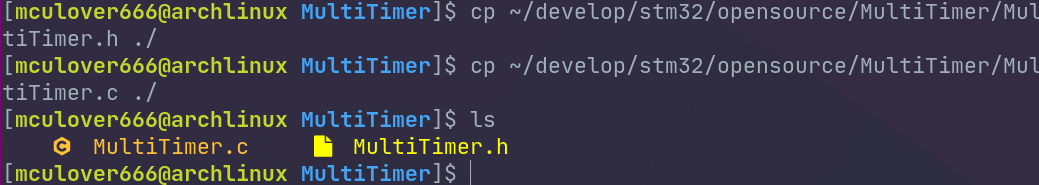

① 复制MultiTimer源码到工程中：

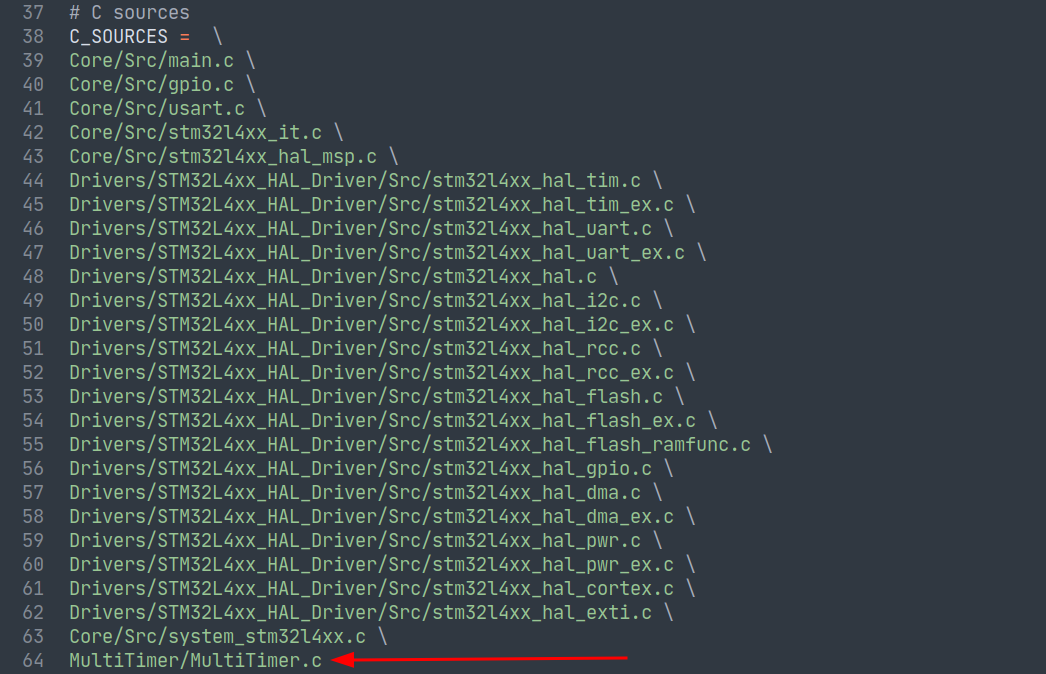

② 在 Makefile 中添加 MultiTimer的源码文件：

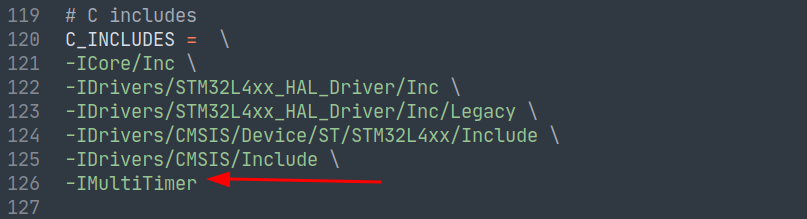

③ 添加MultiTimer头文件路径：

使用时包含头文件：

#include"multi_timer.h"

MultiTimer中的时基信号需要安装，API如下：

/**
* @brief Platform ticks function.
*
* @param ticksFunc ticks function.
* @return int 0 on success, -1 on error.
*/
intMultiTimerInstall(PlatformTicksFunction_t ticksFunc);

PlatformTicksFunction_t 函数指针定义如下：

typedefuint64_t(*PlatformTicksFunction_t)(void);

本文中使用的是STM32HAL库，所以通过Systick来提供，无需设置额外的定时器。

编写获取系统 tick 的函数：

/* Private user code ---------------------------------------------------------*/
/* USER CODE BEGIN 0 */
uint64_tPlatformTicksGetFunc(void)
{
return(uint64_t)HAL_GetTick();
}
/* USER CODE END 0 */

在main函数中安装该tick函数：

/* USER CODE BEGIN 2 */
printf("MultiTimer v2 Port on BearPi board by mculover666!\r\n");
MultiTimerInstall(PlatformTicksGetFunc);
/* USER CODE END 2 */

软件定时器抽象为 MultiTimer 结构体：

structMultiTimerHandle{
MultiTimer* next;
uint64_tdeadline;
MultiTimerCallback_t callback;
void* userData;
};

typedefstructMultiTimerHandleMultiTimer;

所以直接使用 MultiTimer 类型创建软件定时器：

/* USER CODE BEGIN PV */
MultiTimer timer1;
/* USER CODE END PV */

回调函数类型定义如下：

typedefvoid(*MultiTimerCallback_t)(MultiTimer* timer,void* userData);

按照回调函数格式，创建超时回调函数：

/* Private user code ---------------------------------------------------------*/
/* USER CODE BEGIN 0 */
voidtimer1_callback(MultiTimer* timer,void* userData)
{
printf("timer1 timeout!\r\n");
}
/* USER CODE END 0 */

启动定时器的API如下：

/**
* @brief Start the timer work, add the handle into work list.
*
* @param timer target handle strcut.
* @param timing Set the start time.
* @param callback deadline callback.
* @param userData user data.
* @return int 0: success, -1: fail.
*/
intMultiTimerStart(MultiTimer* timer,uint64_ttiming, MultiTimerCallback_t callback,void* userData);

初始化定时器对象，注册定时器回调处理函数，设置超时时间（ms）：

/* USER CODE BEGIN 2 */
printf("MultiTimer v2 Port on BearPi board by mculover666!\r\n");
MultiTimerStart(&timer1,1000, timer1_callback,NULL);
/* USER CODE END 2 */

Timer对象处理函数API定义如下：

/**
* @brief Check the timer expried and call callback.
*
* @return int The next timer expires.
*/
intMultiTimerYield(void);

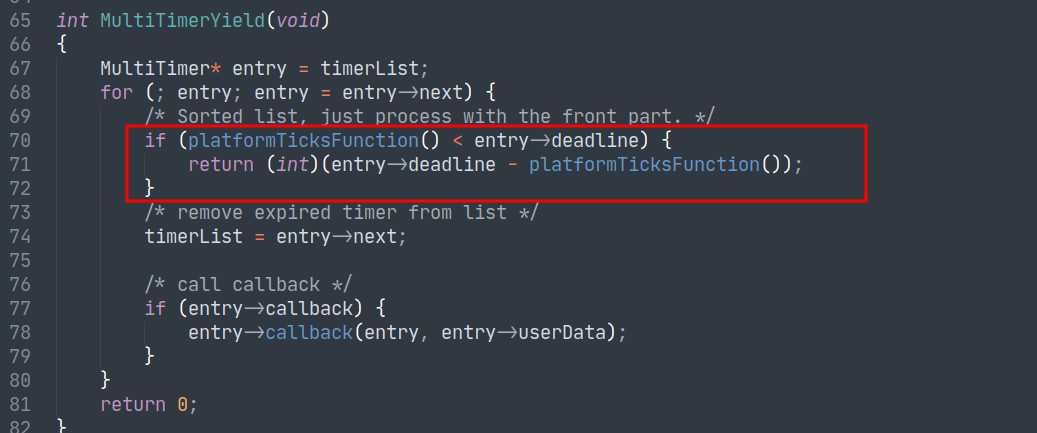

在主循环中调用Timer对象处理函数，处理函数会判断链表上的每个定时器是否超时，如果超过，则拉起注册的回调函数：

/* Infinite loop */
/* USER CODE BEGIN WHILE */
while(1)
{
/* USER CODE END WHILE */

/* USER CODE BEGIN 3 */
MultiTimerYield();
}
/* USER CODE END 3 */

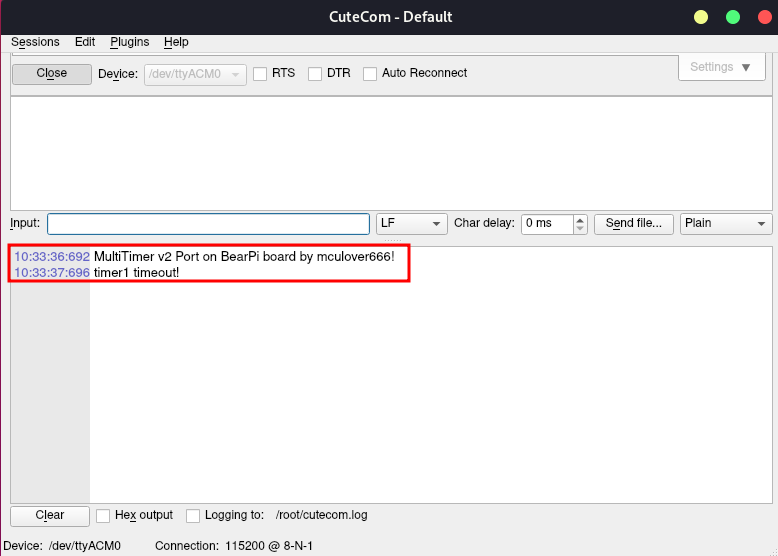

接下来编译下载，看在串口助手中看到打印的日志：

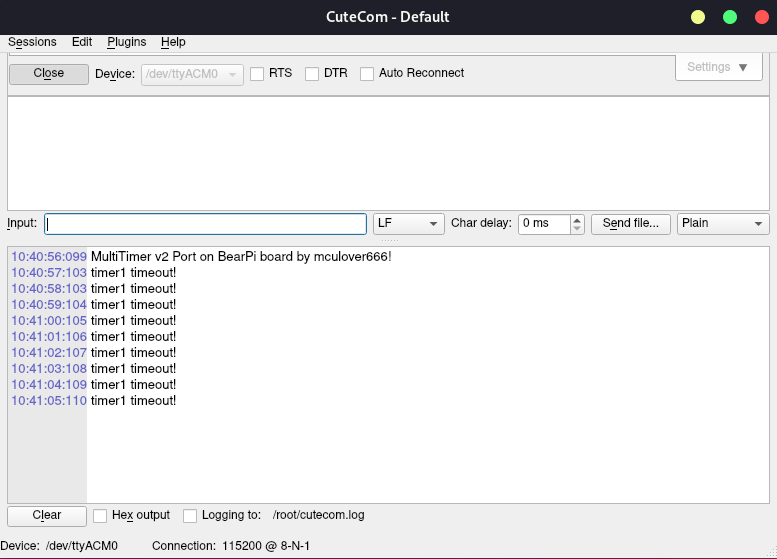

在定时器超时函数中，重启定时器即可。

voidtimer1_callback(MultiTimer* timer,void* userData)
{
printf("timer1 timeout!\r\n");

// restart
MultiTimerStart(&timer1,1000, timer1_callback,NULL);
}
