问：圆形连接器的术语说明

我们经常收到关于圆形连接器的查询，但对于一些希望搜寻到合适连接器的人来说，圆形连接器的术语或许会让他们感到困惑。本文将会对一些相关的圆形连接器术语进行解释说明，以利于大家的产品选项。

连接器类型

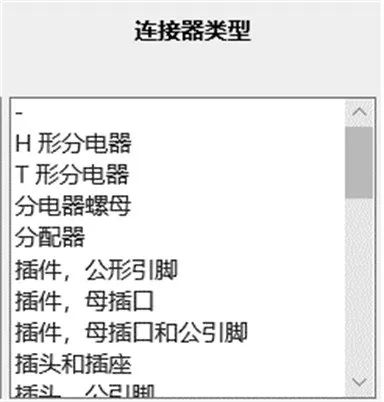

在Digi-Key的圆形连接器的参数筛选框中，大家会看到列示的连接器类型，如下图：

我知道是什么给大家造成了困惑：连接器类型中的“插座/插孔，公引脚”和“插头，母插座”，这些术语似乎听起来很怪。最好的解释方法是对物理金属接触有一个“性别”描述（针对公引脚和插座），也对于包含金属触点的外壳，有一个“性别”描述。插座/插孔被认为是一个母性接收连接器，而插头被认为是一个插入插座或插孔中的“公”性对应物。插头不能与插头配接（除非连接器的设计是非性别的），插座或插孔也是如此。插头是与插座或插孔配接的（不同厂家的专业术语不同）。

为了说明这一点，这里以1003-1241-ND作一个例子。

此XLR插头连接器不能与下列连接器配接使用: SC1013-ND

有两个原因导致它们不配套: 它们来自不同的制造商，以及他们都是“插头”。公插头的合适配套插座看起来是这样的：1003-1242-ND。

而合适的母插头配套插座看起来是这样的： SC1014-ND

外壳尺寸- 插件

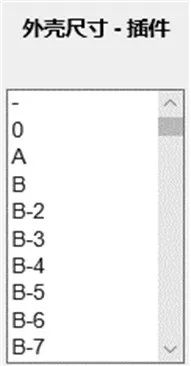

外壳尺寸的大小用来描述插入件的物理尺寸（即圆形连接器的内部大小，是减去所有塑料螺母、后盖、密封环等的尺寸），如下图所示。插入件的外观示例也可参考：708-1258-ND。

无论是什么样的设计, 插件尺寸只能安装这么多触点（金属触点是用于电气连接的）。不幸的是，每个制造商的插件尺寸不一定遵循相同的标准。这通常需要阅读每个制造商提供的数据表，以理解代表尺寸大小的数字或者字母的意思。一些特殊的连接器要符合军用标准定义, 所以外壳尺寸是由军用标准定义的。

朝向

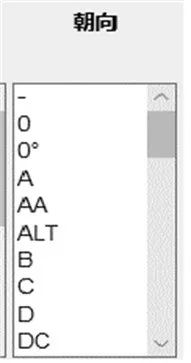

这个参数与中心插入的物理方向相关，并且可能包括有键控的信息（这有助于在一个正确的方向上来配接连接器）。最常见的方向包括：0、0°、N（标准）和键控。其他方向将用在非常特别的应用中。数据表上也会引用正在搜索产品系列可用的方向。

特性

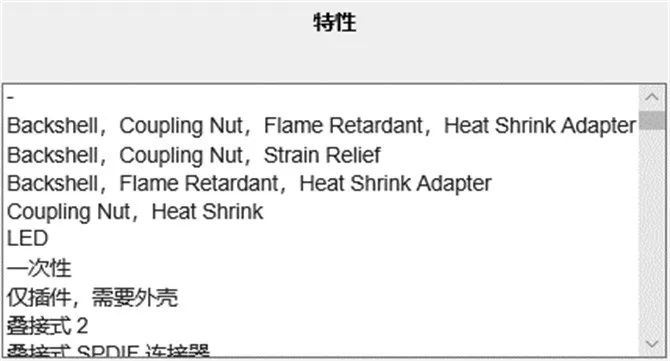

此参数筛选项通常描述连接器上可用的特殊组件。有时我们的某个制造商的一些产品系列会支持特殊功能，作为附件使用的系列（而基本系列的零件将不具有这一特殊功能），而其他系列的产品甚至可能没有这个功能作为附件。这样一来，特別功能要么包含在设计中，要么不包含在设计中。如果需要圆形连接器的特定版本，或者连接器需要附件, 建议仔细阅读目录数据表。

还有一点需要注意，请确保检查零件的属性列表下方是否有任何“配套”，“用于”或“相关”的零件，这比浏览庞大的目录数据表要容易得多。
